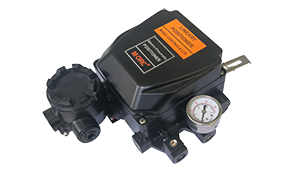

MEP-10L系列电-气阀门定位器是接受控制器或控制系统输出的4~20mA指令信号,转换成气压信号驱动气动执行机构来控制阀门开度的一种控制装置。主要用于气动直行程阀门的阀门控制。
◇ 采用机械式喷嘴-挡板结构。
◇ 在5~200Hz范围内无共振现象。
◇ 正作用和反作用,单作用和双作用之间可方便转换。
◇ 空气消耗量少,经济性好。
◇ 通过更换行程弹簧可实现1/2范围内的分程控制。
技术参数
型号 |
MEP-10L |
输入信号 |
4~20mADC |
输入压力 |
0.14~0.7MPa |
输出压力 |
0~0.7MPa |
行程 |
10~150mm |
输入电阻 |
250Ω±15Ω |
气源接口 |
NPT1/4,G1/4 |
压力表接口 |
NPT1/8 |
电源接口 |
NPT1/2,G1/2,M20*1.5 |
操作温度 |
.-20~60℃(常温),-20~120℃(高温), -40~60℃(低温) |
直线性 |
单作用: ±1.0%F.S. ; 双作用: ±2.0%F.S. |
滞后度 |
±1%F.S. |
灵敏度 |
±0.5%F.S. |
重复性 |
±0.5%F.S. |
耗气量 |
2.5 L/min(@1.4bar) |
流量 |
80 L/min(@1.4bar) |
输出特性 |
线性 |
壳体材质 |
压铸铝 |
防护等级 |
IP66 |
防爆等级 |
Ex ia IIC T6 Ga; Ex tb IIIC T135℃ Db Ex db IIC T6 Gb; Ex tb IIIC T85℃ Db |
重量 |
2.7kg |
